Zjhq-zjhx pneumatic three-way regulating valve
氣動三通調節閥介紹
ZJHQ-ZJHX氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向,三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓。差較大的分流場合，不能互換使用。
氣動三通調節閥概述
ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

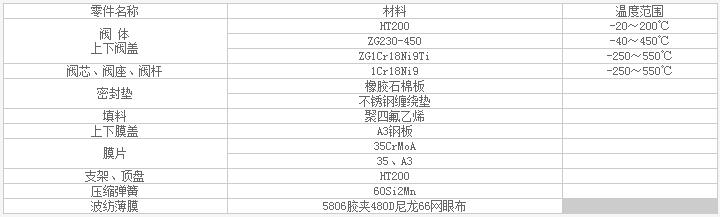

主要零件材料及推薦使用溫度范圍
主要技術參數和性能指標

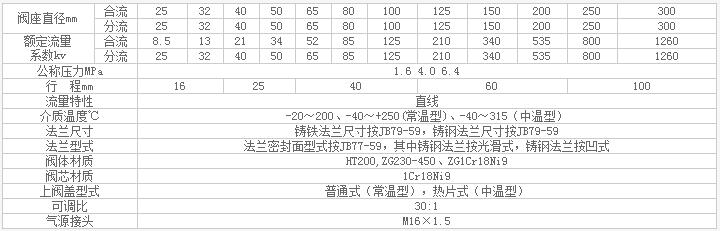

1、調節機構主要技術參數
2、執行機構主要技術參數

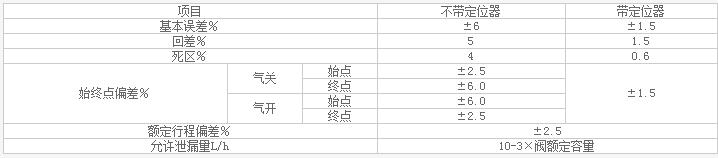

3、性能指標
注：一般均應帶定位器
4、允許壓差
可配附件：定位器 手輪機構 空氣過濾減壓器等。

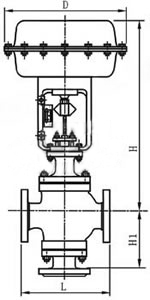

氣動三通調節閥外形尺寸
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替
